CCMP25与摄像头接口
使用Connectcore MP25开发套件或自己开发的板卡测试
不论是开发板,或是自己做的板卡,默认只有U-Boot,为了测试不同的功能,需刷入不同的预编译镜像。
针对无线摄像头功能开发的镜像名是dey-image-lvgl,因此如果从Digi下载或获取到该固件,首先要把固件刷入到核心板。2 先将U盘或SD卡格式化为FAT32格式,将获取的镜像解压到根目录下,插入U盘或SD卡,上电后按任意键停留在uboot下,执行:
setenv image-name dey-image-lvgl
run install_linux_fw_sd 或者如果是用U盘 run install_linux_fw_usb
脚本会自动把系统镜像刷入到核心板的flash当中,并自动重启进入系统。
一般通过上电时加载不同的设备树,以实现对不同板卡的支持。在U-Boot中,有个变量fdt_file定义了上电时默认加载的设备树。如果刷入官方下载的预编译镜像,则默认地这个变量fdt_file=ccmp25-dvk.dtb。在UBoot下,可以通过
printenv fdt_file
来查看变量fdt_file的值,如果使用针对自己板卡编译的镜像而要在开发套件上测试,则fdt_file可能默认已经用了该板卡的设备树,则可以用下面命令改回来:
setenv fdt_file ccmp25-dvk.dtb
saveenv
CCMP25 MIPI摄像头接口

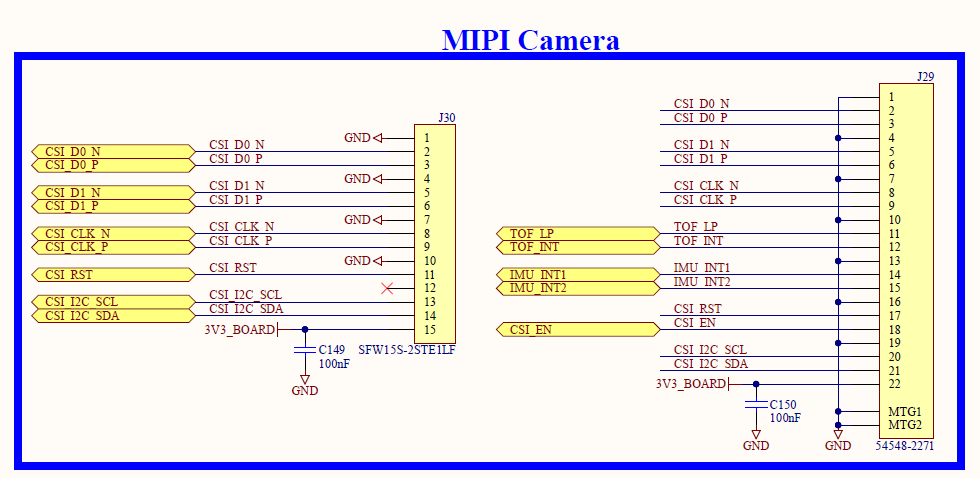

MPU有一个MIPI接口,在Digi的开发板上,它接着15针SFW15S-2STE1LF插座和22针54548-2271插座。
从开发套件实际接口来看,让MIPI接口在上,HDMI接口在下,这样右上方第1脚为原理图中的Pin1,接地。黑色较厚的那面为金手指面方向。

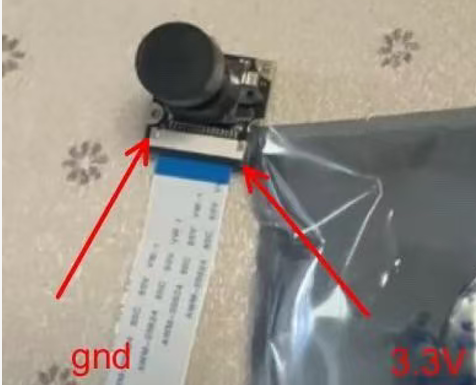

而淘宝购得的摄像头,镜头朝上,接口朝下时,左边为GND,右边为3.3V。
可用金手指在同侧的15pin扁平线连接。(注意原来附送的扁平线不可以直接,勿毕要再买根同侧的15pin扁平线)
另外,需要注意的是,这MIPI上的通信是用I2C1。
注意,ov5640已经作为overlay来加载,在U-Boot下执行
setenv overlays ccmp25-dvk_ov5640-mipi-csi.dtbo,${overlays}
saveenv
reset
在Linux下测试OV5640,可参考官方文档: https://docs.digi.com/resources/documentation/digidocs/embedded/dey/5.0/ccmp25/bsp-camera_r_ccmp25.html
尽管文档中部分内容是以imx335摄像头为例,但加载ov5640设备树overlay后,系统驱动已经支持ov5640,相关的命令行工具同样可以用在OV5640上。
OV2740支持
刷入带有OV2740支持的固件,相关的驱动程序已经默认支持,可以仿照OV5640相关操作。
增加ST VD16GZ摄像头模组的支持
- 首先检查驱动是否默认已经在源码树 默认的linux源码树中只有st-vgxy61.c,一款全局快门图像传感器,分辨率是 0.5 兆像素。所以VD16Gz彩色全局快门图像传感器,分辨率是 1.5 兆像素。两个驱动应该是不同。应些需要拉取正确的驱动到linux源码树下编译。未完待续...
内网参考资料链接:
https://onedigi.atlassian.net/wiki/spaces/~gruiz/pages/234588897304/Video
其它资料
https://wiki.st.com/stm32mpu/index.php?title=STM32MP2_V4L2_camera_overview&sfr=stm32mpu
https://test-videos.co.uk/
